Kalup za votle bloke iz cementa za stroj za izdelavo blokov

PRO je kitajski proizvajalec in dobavitelj kalupov za betonske bloke za avtomatizirane stroje za izdelavo blokov. Plesen rešitve so zasnovane za MASA, HESS in drugo združljivo opremo, ki zajema standardne in prilagojene votle bloke proizvodne zahteve.

Ta cementni kalup za votle bloke za stroj za izdelavo blokov uporablja jeklo Hardox in manganovo jeklo na ključnih območjih obrabe. To je na voljo za bloke 4", 6", 8" in 12" s konfiguracijami z 2 luknjami, 4 luknjami, 6 luknjami in 8 luknjami. Navedeno servisna garancija je do 90.000 ciklov.

Glavne specifikacije

Končno združljivost stroja in dimenzije kalupa je treba potrditi glede na strankin model stroja in odobrena tehnična risba.

Oblikovanje plesni

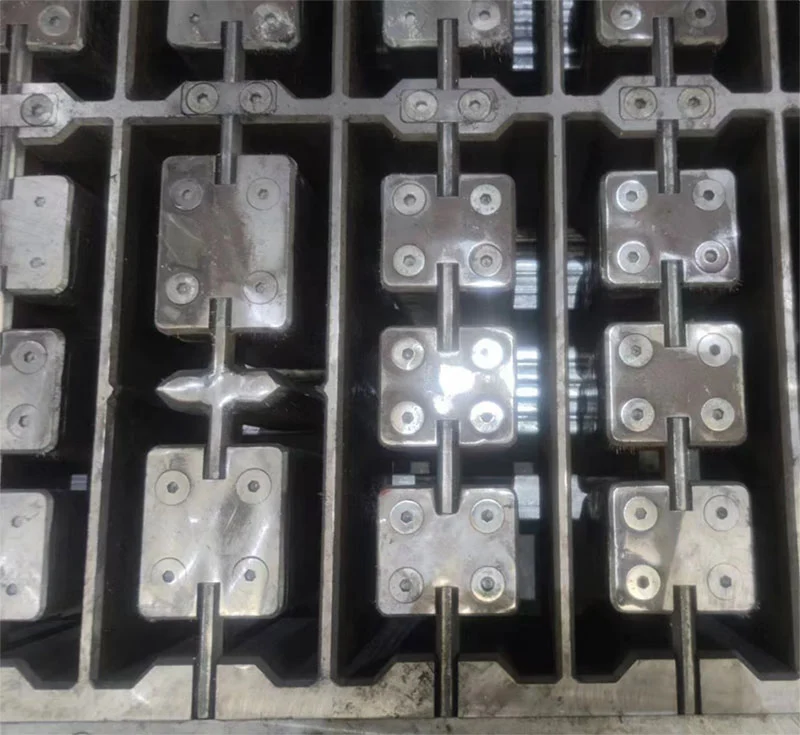

Jedra, odporna proti obrabi

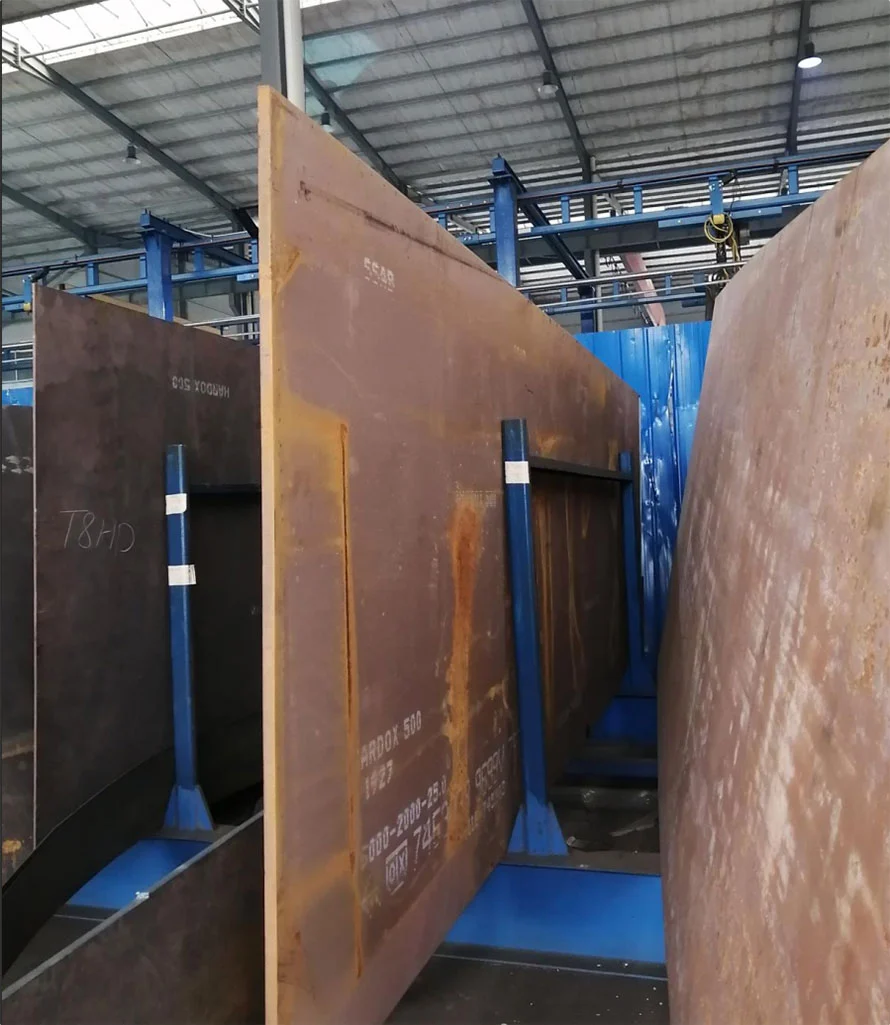

Kalupna jedra in jedrne palice so zasnovane za ponavljajoče se pritiske in trenje med proizvodnjo blokov. Hardox jeklo se uporablja za ključne komponente, odporne proti obrabi, medtem ko je jedro kalupa deležno toplotne obdelave z naogljičenjem.

Navedena trdota je 60–65 HRC, z 1,2–1,35 mm naogljičenim slojem. Ta struktura je namenjena zmanjšanju prezgodnja obraba in podpirajo daljšo uporabo orodja.

Zamenljive komponente

Kalup uporablja zamenljiva jedra kalupa in palice jedra. Ko ključni obrabljivi deli dosežejo konec svoje življenjske dobe stanju je mogoče zamenjati posamezne komponente namesto samodejne zamenjave celotnega kalupa.

Ta struktura lahko zmanjša stroške vzdrževanja in izpade proizvodnje za proizvajalce, ki upravljajo blokovne stroje neprekinjeno.

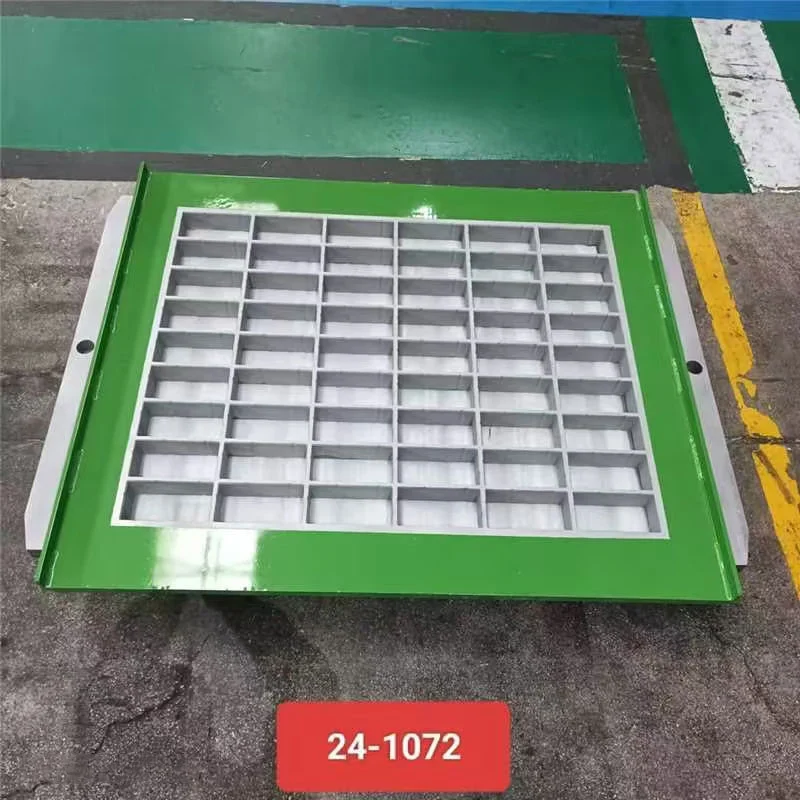

Zamenljive osnovne plošče

Za ustrezne modele kalupov so na voljo zamenljive osnovne plošče. Menjava osnovne plošče omogoča različne velikosti blokov ali profilov, ki jih je treba izdelati brez zamenjave celotnega sklopa kalupa.

Razpoložljiva konfiguracija je odvisna od modela stroja in zahtevane zasnove bloka.

Dimenzijska natančnost

Toleranca na plesen

Natančnost dimenzij kalupa neposredno vpliva na konsistenco končnih betonskih blokov. Dimenzije votline, jedro položaj, geometrija luknje, debelina stene in poravnava osnovne plošče se morajo zato ujemati z odobrenim blokom risanje.

PRO ne uporablja ene univerzalne tolerance za vsak kalup, ker se dimenzije in zahteve glede obdelave razlikujejo glede na blok model in stroj. Končna toleranca se potrdi v skladu z odobreno tehnično risba in proizvodna specifikacija.

Za projekte, ki zahtevajo določeno toleranco, kot je ±0,1 mm ali ±0,2 mm, je treba zahtevo vključiti v RFQ ali tehnično risbo pred izdelavo.

Primerjava plesni

PRO v primerjavi s standardnimi kalupi

Za proizvajalce blokov nakupna cena ni edini dejavnik, ki vpliva na stroške kalupov. Življenjska doba, zamenjava deli, dimenzijska doslednost in zahteve glede vzdrževanja imajo lahko večji vpliv na dolgoročno proizvodnjo stroški.

Številka 90.000 ciklov predstavlja navedeno garancijo za storitve PRO in je ne bi smeli šteti za univerzalno proizvodno-življenjska garancija. Dejanska življenjska doba je odvisna od mešanice betona, strojnega tlaka, vibracij, proizvodnje pogostost, čiščenje, vzdrževanje in pogoji delovanja.

Smiselna primerjava cen bi morala uporabiti isti model stroja, dimenzije kalupa, jeklene materiale, blok zahteve glede konfiguracije, količine in storitev.

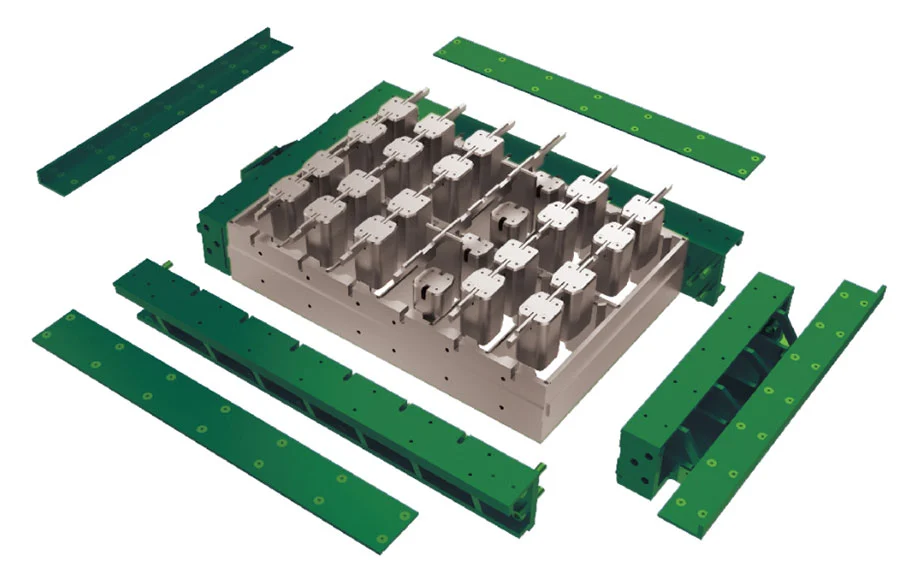

Sestavna struktura

Zaklepanje vijakov

Prosto sestavljena struktura z zaklepom vijakov poenostavi namestitev, demontažo in zamenjavo obrabe komponente. Primeren je za stranke, ki potrebujejo redno vzdrževanje kalupov med neprekinjeno proizvodnjo.

Varilni sklop

Na voljo je tudi varilna montaža, če to zahteva strankina konfiguracija stroja ali zasnova kalupa. PRO lahko zagotavlja varjenje in načrtovanje montaže na podlagi tehničnih risb.

Blokiraj aplikacije

Votli gradbeni bloki

Cementni votli bloki se pogosto uporabljajo kot materiali za stene in polnila v gradbeništvu. Njihova votla struktura lahko zmanjšajo težo in zagotovijo koristne lastnosti toplotne in zvočne izolacije.

Izolacijski bloki

Za konstrukcije blokov, ki zahtevajo manjšo težo ali izboljšano izolacijo, je mogoče uporabiti različne konfiguracije votlin uspešnosti. Končna zmogljivost bloka je odvisna od betonske mešanice, zasnove votline, proizvodnih pogojev in konstrukcijske zahteve.

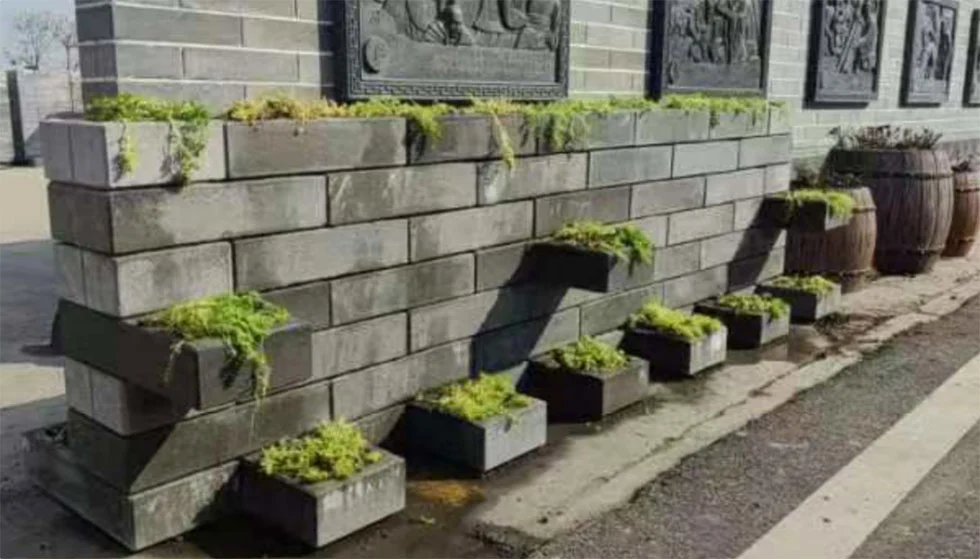

Dekorativni bloki

Betonske bloke je mogoče izdelati tudi za arhitekturne in dekorativne namene, kjer so oblika, profil in videz površine je pomemben.

Združljivost stroja

MASA in HESS

Kalup za votle bloke za cement za stroj za izdelavo blokov je zasnovan za stroje za izdelavo blokov MASA in HESS. drugo modele strojev je mogoče oceniti tudi na podlagi strojnih risb, obstoječih vzorcev kalupov in končnega bloka dimenzije.

Za nadomestna naročila morajo kupci zagotoviti model stroja, dimenzije kalupa, specifikacije tlačne višine, podstavek podrobnosti plošče in risba bloka, kadar koli je na voljo.

Izdelava po meri

Velikost bloka in luknje

Razpoložljivi modeli pokrivajo bloke velikosti 4", 6", 8" in 12" s konfiguracijami z 2 luknjami, 4 luknjami, 6 luknjami in 8 luknjami.

Za projekte z nestandardnimi bloki je mogoče oceniti razporeditve votlin po meri, dimenzije in profile zahteve.

Risbe plesni

PRO lahko razvije prilagojene kalupe z uporabo strojnih risb, obstoječih vzorcev kalupov, končnih vzorcev blokov ali tehnične risbe kot reference.

Za projekte velikega obsega lahko stranke določijo tolerance dimenzij, razrede jekla, toplotno obdelavo, montažo metoda in inšpekcijske zahteve pred proizvodnjo.

Proizvodnja in vzdrževanje

Zamenjava jedra

Hitro zamenljiva jedra kalupa in palice jedra poenostavljajo rutinsko vzdrževanje. Zamenjava obrabljenih komponent posamično lahko pomaga zmanjšati izpade v primerjavi z menjavo celotnega kalupa.

Inšpekcija

Pred dostavo je mogoče prilagojene kalupe preveriti glede na odobreno risbo. Inšpekcijske zahteve lahko vključujejo dimenzije votline, poravnava jedra, konfiguracija lukenj, položaj osnovne plošče in splošne dimenzije kalupa.

Informacije o nabavi

Preden naročijo kalup za votle bloke za cement za stroj za izdelavo blokov, morajo kupci potrditi znamko stroja za bloke in model, končna velikost bloka, število lukenj, dimenzije kalupa, jekleni material, zahtevana trdota, toplota obdelava, način sestavljanja in pričakovani obseg proizvodnje.

Za naročila po meri lahko predložitev strojnih risb ali fotografij obstoječega kalupa zmanjša združljivost tveganja.

PRO zagotavlja izdelavo kalupov, načrtovanje montaže in varjenja, tehnično svetovanje in prilagojena orodja za standardna in visokoserijska proizvodnja blokov.

Pogosto zastavljena vprašanja

Kako dolgo lahko zdrži kalup?

Kalup ima navedeno servisno garancijo do 90.000 ciklov. Dejanska življenjska doba je odvisna od betonske mešanice, strojni tlak, vibracije, proizvodna frekvenca, vzdrževanje in delovno okolje.

Kakšna je trdota plesni?

Predpisana trdota je 60–65 HRC. Jedro kalupa ima tudi plast za naogljičenje debeline 1,2–1,35 mm za izboljšanje površinske obrabe odpornost.

Kakšno dimenzijsko toleranco lahko zagotovi PRO?

Toleranca se potrdi v skladu z risbo kalupa in zahtevami stroja, ne pa z uporabo ene fiksne vrednosti vsak izdelek. Če projekt zahteva ±0,1 mm, ±0,2 mm ali drugo specifično toleranco, se lahko zahteva vključi v tehnični risbi ali RFQ za potrditev.

Ali je mogoče obrabljene dele kalupa zamenjati ločeno?

ja Zasnova omogoča ločeno zamenjavo ključnih komponent, kot so jedra kalupa in palice jedra. To lahko zmanjša stroške vzdrževanja in se izognili nepotrebni zamenjavi celotnega kalupa.

Katere velikosti blokov je mogoče izdelati?

Razpoložljive velikosti blokov vključujejo 4", 6", 8" in 12" s konfiguracijami z 2 luknjami, 4 luknjami, 6 luknjami in 8 luknjami. Prilagojeno lahko se ocenijo tudi dimenzije in oblike votlin.

Ali je kalup združljiv s stroji MASA in HESS?

ja Kalup za votle bloke za cement za stroj za izdelavo blokov je zasnovan za stroje za izdelavo blokov MASA in HESS. Združljivost z drugimi stroji je mogoče potrditi z uporabo modela stroja, risb kalupa ali obstoječega kalupa vzorcev.

Ali lahko PRO prilagodi kalup glede na naš stroj?

ja PRO lahko prilagodi dimenzije kalupov, blokovne votline, konfiguracije lukenj, montažne strukture in druga orodja zahteve glede na strojne risbe in specifikacije končnega bloka.

Kateri podatki so potrebni za ponudbo?

Kupci morajo zagotoviti znamko in model stroja, dimenzije bloka, konfiguracijo lukenj, zahtevano velikost kalupa material, trdota, proizvodna količina in kakršna koli dimenzijska toleranca ali zahteve glede inšpekcije. Obstoječi kalup risba ali risba bloka je v pomoč pri natančni ponudbi in potrditvi združljivosti.
